Juntas enchaquetadas
Una junta enchaquetada es un tipo de junta METÁLICA utilizada para unir o conectar componentes, como tuberías, válvulas o bombas, en sistemas de fluidos, como agua, vapor, aceite o gas. La junta enchaquetada se caracteriza por tener una cubierta o chaqueta que rodea la junta propiamente dicha, lo que proporciona una protección adicional contra la corrosión, la erosión o la contaminación. Esta cubierta ayuda a reducir la pérdida de calor o a mejorar la estanqueidad de la junta.
características
Las juntas enchaquetadas suelen ser utilizadas en aplicaciones donde se requiere resistencia a ALTAS temperaturas y presiones. SU MEJOR PERFORMANCE SE OBSERVA EN la industria química, petrolera, energética o de procesos. LAS JUNTAS ENCHAQUETADAS SON CONOCIDAS COMO JUNTAS PARA INTERCAMBIADORES DE CALOR, LOS LLAMADOS “SHELL AND TUBE” O CASCO Y TUBOS YA QUE ES ESTE EL USO PRINCIPAL PARA CALENTAR O ENFRIAR PRODUCTOS MEDIANTE LA TRANSFERENCIA DE TEMPERATURA ENTRE FLUIDOS QUE CIRCULAN EN DIFERENTES COMPARTIMIENTOS (UN FLUÍDO CIRCULA POR DENTRO DE LOS TUBOS, MIENTRAS QUE EL OTRO FLUÍDO POR EL EXTERIOR “EL CASCO”, SIN ENTRAR ÉSTOS EN CONTACTO DIRECTO)

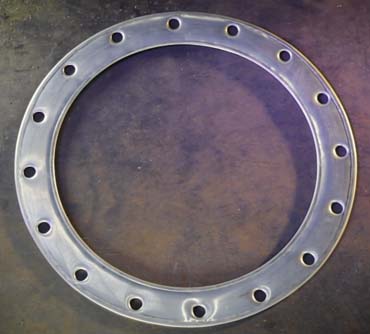

LAS JUNTAS SE PROVEEN EN FORMA DE ARO (CUANDO EL SALTO TÉRMICO SE LOGRA EN UN SOLO PASO) Y CON BARROTES DIVISORIOS SEGÚN LA CANTIDAD DE PASOS QUE SE REQUIERE PARA LOGRAR EL SALTO TÉRMICO MATERIALES CONSTRUCTIVOS: PARA LA CUBIERTA o CHAQUETA: ACERO ALCARBONO, ACERO INOXIDABLE, COBRE, LATON, ALUMINIO, MONEL, etc. PARA EL RELLENO: GRAFITO, CARTÓN MINERAL, etc.

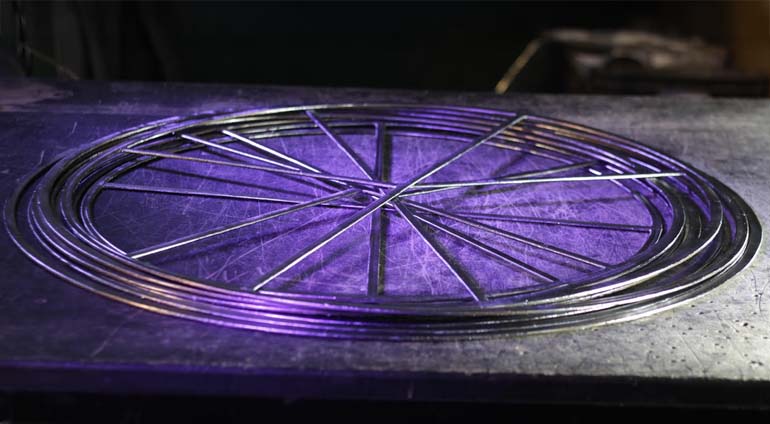

LAS JUNTAS CON BARROTES DIVISORIOS SE PUEDEN PROVEER ENTERIZAS (EN UNA SOLA PIEZA) o SOLDADOS. SE RECOMIENDA SOLDADOS POR TRES MOTIVOS: 1º) BAJAR EL COSTO, 2º) ELIMINAN LAS FISURAS QUE PUEDEN PRODUCIRSE EN LA ZONA DE LOS RADIOS DE CURVATURA YA QUE PARA CONFORMAR LOS MISMOS LA CHAPA SE SOMETE A UN ESTIRAMIENTO QUE DEBILITA LA ZONA, 3º) LOS BARROTES SOLDADOS PERMITEN MAYOR PRESIÓN DE APLASTAMIENTO Y SELLABILIDAD. Algunas de las ventajas de las juntas enchaquetadas incluyen: MAYOR RESISTENCIA A LA CORROCIÓN, MEJOR ESTANQUEIDAD DEL SISTEMA, BAJO COSTO DE MANTENIMIENTO, MAYOR DURABILIDAD Y VIDA ÚTIL DE LAS JUNTAS
