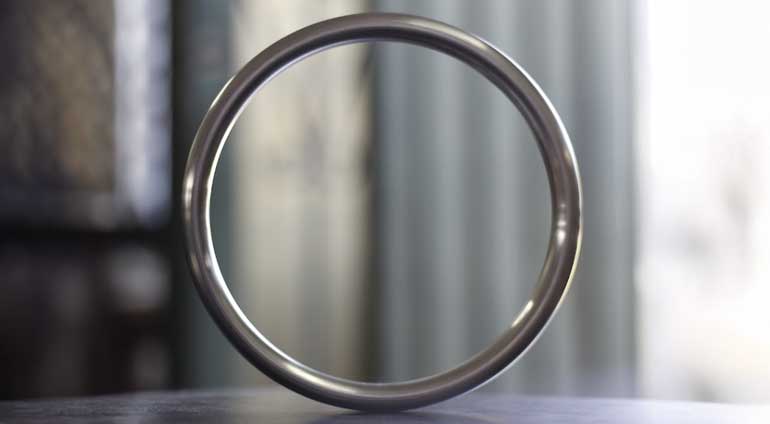

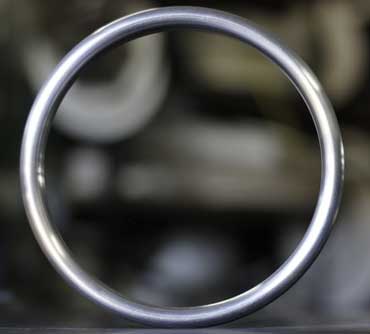

ANILLOS MACIZOS RING JOINT
Las JUNTAS se identifican con relación directa al tipo de brida que van a sellar, a saber: JUNTAS RF para bridas CON resalto (Área de sellado hasta los bulones de apriete) JUNTAS FF para bridas SIN resalto (cara lisa) (Área de sellado completa hasta el diámetro exterior de la brida) JUNTAS RJ (RING JOINT) para bridas RANURADAS o con Acanalado: Estas juntas son anillos metálicos maquinados en un todo de acuerdo a los lineamientos fijados por la AMERICAN PETROLEUM INSTITUTE (API) y por la AMERICAN SOCIETY of MECHANICAL ENGINEERS (ASME), para aplicaciones en servicios con elevadas presiones y temperaturas.
aplicaciones
Una de las aplicaciones más usuales de estos anillos son los llamados “ÁRBOLES de NAVIDAD” (Christmas-Tree) usados en los campos de extracción y producción de petróleo. Las JUNTAS RJ pueden tener sección OVAL y OCTOGONAL y se rigen por las normas que se detallan además tolerancias y tablas de aplicación:
- ASME B16.5 – STEEL PIPE-LINE FLANGES
- ASME B16.20 – METALLIC GASKETS for PIPE FLANGES
- ASME B16.47 – STEE PIPE-LINE FLANGES
- API 6A – SPECIFICATION for WELLHEAD EQUIPMENT
- API 6B – SPECIFICATION for WELLHEAD EQUIPMENT
- API 6D – STELL GATE, PLUG, BALL and CHECK VALVES for PIPE-LINE SERVICE
También tenemos anillos Tipo RX y BX
Los RX son intercambiables dimensionalmente con los RJ pero su forma está proyectada para utilizar la presión interna como sellado complementario. Este diseño ofrece mayor resistencia y efectividad de sellado ante las vibraciones producidas durante la perforación y elevación comunes en los trabajos en los campos petroleros.
En cambio, los anillos BX con una sección más cuadrada con cantos chaflanados y dimensiones según norma API 6BX son aptos para presiones de trabajo entre 140 y 1400 Kg/Cm2. Estos anillos poseen un orificio de ecualización de presión Materiales de fabricación: HIERRO DULCE (SOFT IRON), ACERO AL CARBONO y ACEROS INOXIDABLES. Se recomiendan metales FORJADOS o LAMINADOS, no así FUNDIDOS. Según los materiales seleccionados la Dureza Brinell van desde 90 a 160
